محل منبع:
چین
نام تجاری:
LTPM China
گواهی:
CE, GMP
شماره مدل:
سری FL
با ما تماس بگیرید
ویدئو
ویدئو

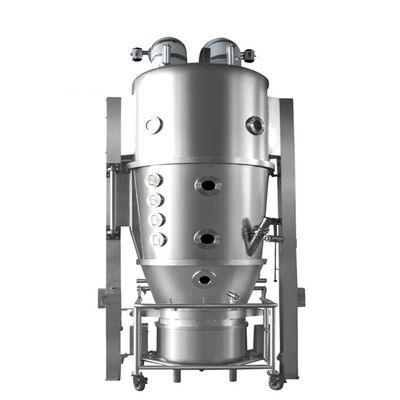

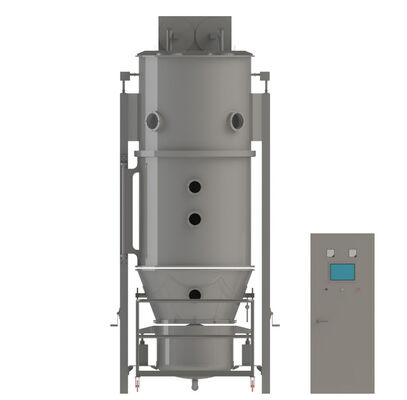

گرانول بستر مایع سری FL ما برای قرص، کپسول، کم قند یا گرانول قند طب چینی مناسب است.
1. توانایی جریان بهبود یافته و گرد و غبار کاهش می یابد.
2. عملیات بی خطر است.
3. بدون نیاز به گوشه.بنابراین بارگیری و تخلیه سریع، سبک و تمیز است
4. برای اپراتور بی خطر است زیرا پارچه فیلتر ضد الکتریسیته ساکن سازگار است.
5. الزامات GMP را برآورده می کند.
اصل کار:
هوای ورودی از ورودی AHU از طریق فیلترها پردازش شده و گرم می شود، سپس به کاسه پایین هدایت می شود.این ماده به طور یکنواخت توسط هوای گرم که از صفحه توزیع هوای کاسه محصول عبور می کند منفجر می شود، سپس حالت سیال پیوسته را تشکیل می دهد و به طور یکنواخت توسط هوای گرم خشک می شود.
در صورت اسپری بالا برای دانه بندی سیال، از کاسه محصول متحرک اسپری بالا استفاده کنید، بایندر از بالا از طریق تفنگ های اسپری در محفظه پراکنده به داخل کاسه محصول اسپری می شود و روی سطح مواد اتمیزه شده توسط هوای فشرده اسپری می شود.گرانول های محصول توسط بایندر به یکدیگر متصل می شوند و پل بایندر گرانول های هسته را تشکیل می دهند، سپس رشد می کنند تا دانه های مرطوب مورد نیاز را تشکیل دهند که بایندر به طور یکنواخت با هوای گرم خشک می شود و در نهایت گرانول های خشک به دست می آید.
در صورت اسپری کف برای پوشش، از کاسه محصول متحرک اسپری زیرین استفاده کنید، بایندر از تفنگ های اسپری پایین به اسپری تغییر کرده و اتمیزه می شود.گرانول ها یا گلوله ها از پایین به بالا در داخل محفظه سیال پاشیده می شوند و با محلول های پوششی پوشانده می شوند، سپس در امتداد دیواره کاسه محصول پاشش پایین می آیند و با هوای گرم خشک می شوند، که دوباره به پایین از محفظه سیال پاشیده می شوند و فرآیند پوشش را تکرار می کنند. .
مشخصات فنی
| مدل | 200 |
| حجم (L) | 670 |
| مقدار مورد درمان (کیلوگرم در هر بار) | 100/300 |
| قدرت فن (کیلووات) | 30 |
| مصرف بخار 0.4 مگاپاسکال (کیلوگرم در ساعت) | 282 |
| مصرف هوای فشرده (m3/ دقیقه) | 1.1 |
| نویز، دسی بل (A) | (پنکه جداگانه نصب می شود) ≤75 |
| ارتفاع دستگاه اصلی (متر) | 2.34×1.7×3.8 |
امکانات
1. INLET AHU
ورودی AHU شامل فیلترهای سه مرحله‌ای با G4، F8 و H13، رطوبت‌گیر با خنک‌کننده سطحی، دمای هوای ورودی با کنترل درب مخلوط هوای سرد و گرم، حجم هوای ورودی توسط اینورتر قابل تنظیم و تنظیم می‌شود.
2. ساختار اصلی بدن
ساختار اصلی بدنه شامل کاسه پایینی، کاسه محصول متحرک اسپری بالا، کاسه محصول متحرک اسپری پایین، محفظه پخش و محفظه فیلتر است.کاسه پایینی، کاسه محصول متحرک و محفظه پخش، سیلیکونی بادی با بازرسی هوای فشرده مهر و موم شده است تا از آب بندی قابل اطمینان اطمینان حاصل شود.
3. فیلتر محصول
دستگاه تمیز فیلتر ضد ضربه پالس از فیلتر پارچه ای ضد الکتریسیته ساکن استفاده می کند (در صورت درخواست، فیلتر ضد ضربه از جنس استنلس استیل موجود است)، که با سیلیکون بادی با محفظه فیلتر با بازرسی هوای فشرده مهر و موم شده است تا از آب بندی قابل اطمینان اطمینان حاصل شود.یک سنسور گرد و غبار بر روی لوله اگزوز نصب شده و با سیستم کنترل PLC قفل شده است تا ایمنی محصول در طول تولید را تضمین کند.
4. اگزوز AHU
سیستم جمع آوری گرد و غبار اگزوز می تواند بنا به درخواست برای محافظت از محیط زیست به صورت اختیاری طراحی شود.
5. طراحی انفجار گرد و غبار 2 بار و 10 بار
طراحی ضد 2 بار و 10 بار پودر برای اطمینان از ایمنی اپراتور، تجهیزات و محیط با دستگاه زمین قابل اعتماد قابل انتخاب است.
6. گرانولاسیون سیال
در صورت درخواست گرانولاسیون سیال، مخزن محلول بایندر و سیستم اسپری با پمپ پریستالتیک تامین می شود.بایندر از طریق تفنگ های اسپری به داخل کاسه محصول اسپری می شود و روی سطح مواد اتمیزه شده توسط هوای فشرده اسپری می شود.گرانول های محصول توسط بایندر به یکدیگر متصل می شوند و پل بایندر گرانول های هسته را تشکیل می دهند، سپس رشد می کنند تا دانه های مرطوب مورد نیاز را تشکیل دهند که بایندر به طور یکنواخت با هوای گرم خشک می شود و در نهایت گرانول های خشک به دست می آید.
7. اسپری پایین برای پوشش
در صورت اسپری کف برای پوشش، از کاسه محصول متحرک اسپری زیرین استفاده کنید، بایندر از تفنگ های اسپری پایین به اسپری تغییر کرده و اتمیزه می شود.گرانول ها یا گلوله ها از پایین به بالا در داخل محفظه سیال پاشیده می شوند و با محلول های پوششی پوشانده می شوند، سپس در امتداد دیواره کاسه محصول پاشش پایین می آیند و با هوای گرم خشک می شوند، که دوباره به پایین از محفظه سیال پاشیده می شوند و فرآیند پوشش را تکرار می کنند. .ارتفاع محفظه سیال را می توان با توجه به مقدار مواد تنظیم کرد و بهترین حالت سیال را بدست آورد.صفحه پخش کننده هوای پاشش پایین را می توان بر اساس مشخصات مواد به فاصله و جریان اسپری مختلف تغییر داد.
