محل منبع:
چین
نام تجاری:
LEADTOP
گواهی:
ISO
شماره مدل:
LTQF
با ما تماس بگیرید
موضوع نقل قول: دستمال مرطوب تولید خط (40-120 عدد در بسته)
| مورد | توضیحات کالا | تعداد | قیمت | مقدار کل |
| 1 | LTQF-2800 سرعت بالا دستمال مرطوبس دستگاه تاشو | 1 مجموعه | 60000 دلار | 180000 دلار |
| 2 | دستمال مرطوب تمام اتوماتیک LTQP-360 پآزار دادن مترachine (فیلم بسته بندی با اتصال خودکار) | 1 مجموعه | 65000 دلار | |
| 3 | اپلیکاتور درب تمام اتوماتیک LTQL-5800B (SCARA) | 1 مجموعه | 55000 دلار |

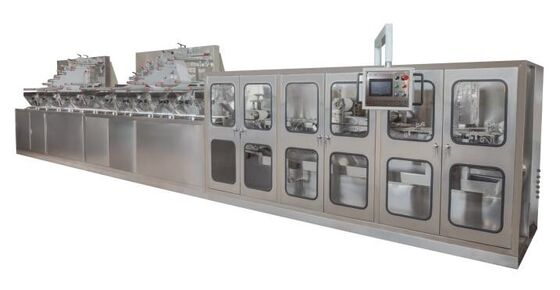

LTQF-2800 سرعت بالا دستمال مرطوباس ماشین تاشو
ل جریان تولید: باز کردن - برش دادن پارچه به خطوط - تا کردن - خیس کردن - برش - شمع و شمارش - تحویل
ل پارامتر فنی اصلی
n نوع محصول: مرطوب دستمال مرطوب
n سرعت محصول: 250-380 برش در دقیقه (3000-4500 عدد در دقیقه)
n مواد اولیه مناسب: کاغذ هوا گذاشته شده، پارچه نبافته نخی/نورد گرم
n وزن مواد اولیه : 40-80 گرم/㎡
n روش تاشو: شکل Z (پاپ آپ و غیر پاپ آپ)
n برش متحد:. الف.قفسه های کاغذی دوتایی
l B.10 خطوط یا 12 خط، 2 رول
l c.عرض رول مواد خام: 900 ~ 1000 میلی متر
طول دستمال مرطوب: 140-220 میلی متر (تنظیم از طریق صفحه نمایش لمسی)
n اندازه مواد اولیه: (1000-1250)×Ø1000 (میلی متر، عرض × عرض)
n اندازه باز شده بافت مرطوب: (140-220) × (150-250) (میلی متر، L×W)
n اندازه تا شده بافت مرطوب: (140-220)× (90-110) (میلی متر، طول × عرض)
n سیستم تامین مواد: سروو موتور
n سیستم برش: موتور مبدل
n سیستم شمع بندی: سروو موتور
n منبع تغذیه: 380 ولت 50 هرتز
n قدرت: 10 کیلو وات
n اندازه دستگاه: 10200 × 3300 × 2000 (mm، L× W× H)
n وزن دستگاه:5000 کیلوگرم
n مخزن آب: 400 لیتر 2 عدد
ماشین در جزئیات
پیکربندی الکتریکی
| نه | شرح | مشخصات | تعداد | ملاحظات |
| 1 | PLC | FX3GA-60MT | 1 | میتسوبیشی (ژاپن) |
| 2 | سروو موتور (کنترل فاصله بافت | MR-JE-300A | 1 | میتسوبیشی (ژاپن) |
| 3 | سروو موتور (دستمال کاغذی دریافت کننده) | MR-JE-70A | 1 | میتسوبیشی (ژاپن) |
| 4 | موتور کاهنده کرم توربین | WPDA120-1:10-Y100L2-4 | 1 | 3 کیلووات نانجینگ اوتون (چین) |
| 5 | معکوس کننده | 4 کیلو وات | 1 | آرتریک |
| 6 | صفحه لمسی | 7 اینچ | 1 | Wecon |
| 7 | سوئیچ هوا | 7 | شانگهای رنمین | |
| 8 | منبع تغذیه سوئیچینگ | S-200-24 | 1 | شانگهای مینگوی |
| 9 | چراغ نشانگر | 1 | شانگهای رنمین | |
| 10 | سوئیچ توقف اضطراری | 3 | شانگهای رنمین | |
| 11 | پتانسیومتر | 5KΩ | 1 | |
| 12 | رمزگذار چرخشی | خروجی قطب افزایشی | 1 | کویو (ژاپن) |
| 13 | رله | امرون | 4 | امرون (ژاپن) |
| 14 | سوئیچ مجاورت | اتونیکس | 6 | اتونیکس (کره) |
| 15 | رله تایمینگ | CKHKC | 6 | چین |
| 16 | کنتاکتور | 3 | شانگهای رنمین | |
| 17 | ترانسفورماتور سروو الکترونیکی | 4.5 کیلو وات | 1 | چین |
| LTQF-2800 لیست قطعات یدکی | |||
| خیر | مورد | مشخصات | تعداد |
| 1 | تیغه برش (بالا) | 150×35×8 | 5 عدد |
| 2 | تیغه برش (پایین) | 150×30×10 | 3 عدد |
| 3 | کمربند گرد | φ5 | 2 عدد |
| 4 | تسمه غلتکی مخروطی | 850×30×3 | 2 عدد |
| 5 | تیغه برش (بالا) | 8*29*150 | 2 عدد |
| 6 | تیغه برش (پایین) | 10*15*150 | 2 عدد |
| 7 | گیره | 6 عدد | |
| 8 | نوار نقاله | 2220*18 | 2 عدد |
| 9 | نوار نقاله | 2150(2140*18) | 2 عدد |
| 10 | جعبه ابزار | 1 مجموعه | |

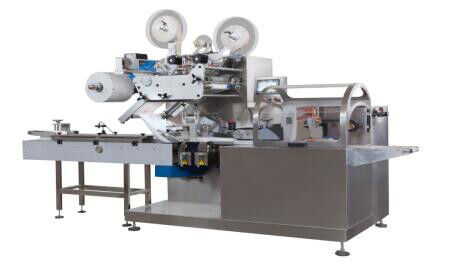

LTQP-360 دستگاه بسته بندی دستمال مرطوب تمام اتوماتیک (فیلم بسته بندی با اتصال خودکار)
نوع تولید: دستمال مرطوب نوزاد
نکته: مجهز به 8 واحدهای سروو موتور از برند یاسکاوا
فرآیند تولید: اتصال به دستگاه تاشو → دستمال پاک کن تغذیه خودکار → انتقال به دستگاه بسته بندی → تنظیم فیلم بسته بندی → تنظیم برچسب سوراخ پنجره → آب بندی مرکزی → آب بندی انتهایی و برش رفت و برگشتی → محصولات نهایی خروجی.
پارامتر اصلی فنی:(مناسب برای بسته بندی :40-120 عدد / کیسه)
ماشین به تفصیل AFS:

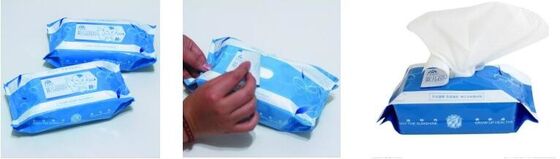

نمونه محصول نهایی:
LTQP-360 لیست پیکربندی الکتریکی اصلی
(YASKAWA(ژاپن) به صورت برقی (8 واحد سروو موتور از یاسکاوا)
| نه | توضیحات مورد | مشخصات | تعداد (عدد) | تذکر دهید |
| 1 | کنترل کننده حرکت | JEPMC-MP2300S-E | 1 | یاسکاوا (ژاپن) |
| 2 | ماژول توسعه یافته | R7K4FML-6-DCA32A | 1 | یاسکاوا (ژاپن) |
| 3 | سروو موتور / واحد سروو | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | یاسکاوا (ژاپن) 750 وات |
| 4 | سروو موتور / واحد سروو | SGMGV-13ADC61 /SGDV-120A11A | 1 | یاسکاوا (ژاپن)1.3 کیلووات |
| 5 | سروو موتور / واحد سروو | SGMGV-20ADA61/SGDV-180A11A | 1 | یاسکاوا (ژاپن) 1.8 کیلووات |
| 6 | سروو موتور / واحد سروو | SGMGV-09ADC61/SGDV-7R6A11A | 1 | یاسکاوا (ژاپن)0.85 کیلو وات |
| 7 | کابل برق + کابل انکودر | JZZP-CVM09/JZSP-CVP02-05 | 1 | یاسکاوا (ژاپن)850 وات |
| 8 | کابل برق + کابل انکودر | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | یاسکاوا (ژاپن) 750 وات |
| 9 | کابل برق + کابل انکودر | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | یاسکاوا (ژاپن)1.3 کیلووات یاسکاوا (ژاپن)1.8 کیلووات |
| 10 | کابل ارتباطی | JEPMC-W6002-05 | 12 | |
| 11 | مقاومت ترمینال | JEPMC-W6022-E | 2 | |
| 12 | صفحه لمسی | وین ویو | 1 | 7 اینچ |
| 13 | کلید قطع هوا | ال جی | 12 | |
| 14 | قطع کننده مدار جریان باقیمانده | CHINT | 1 | |
| 15 | کنتاکتور (سوئیچ) | اشنایدر | 1 | |
| 16 | کلید برق | M&W | 1 | 350 وات |
| 17 | رله حالت جامد (SSR) | ANV | 6 | |
| 18 | کنترل کننده دما | DTE10P | 1 | |
| 19 | رله | OMRON | 4 |
| LTQP-360 لیست قطعات یدکی | |||
| مورد | نام | مشخصات | تعداد، عدد |
| 1 | پانچ کاتر | استاندارد 40mm×20mm | 1 |
| 2 | چرخ گرمایش آب بندی طولی | 4 | |
| 3 | لوله گرمایش آب بندی افقی | 4 | |
| 4 | تسمه غلتکی مخروطی | 2 | |
| 5 | ترموکوپل | 2 | |
| 6 | تسمه فشار مواد | 5 | |
| 7 | تیغه برش آب بندی افقی | 1 | |
| 8 | جعبه ابزار | 1 مجموعه | |
اعمال کننده درب تمام اتوماتیک LTQL-5800B (SCARA)
I. پارامترهای فنی
| سرعت | 45-60 عدد در دقیقه (به عنوان مثال طول فیلم در 250 میلی متر) | ||
| ماکسیطول فیلم بسته بندی | 300 میلی متر (طول فیلم بر سرعت تولید واقعی تأثیر می گذارد) | ||
| ابعاد بسته دستمال مرطوب | طول | عرض | ارتفاع |
| 300 میلی متر | 45-120 میلی متر | 10-80 میلی متر | |
| دقت | ± 1.2 میلی متر | ||
| ولتاژ مورد نیاز | 3 فاز AC380V 50/60 هرتز | ||
| قدرت | 7.5 کیلو وات | ||
| فشار هوا | 0.4 - 0.6MPa، 1.0 m³/hr | ||
| بعد، ابعاد، اندازه | L 2000 * W 2650 * H 1650 mm | ||
| وزن | 1200 کیلوگرم | ||
II.شرح
1. با استفاده از بدنه SCARA دلتا که به طور گسترده در محصولات الکترونیکی 3C مورد استفاده قرار می گیرد، بدنه SCARA دارای سرعت، دقت، خطی بودن و عمودی برتر است که می تواند به سرعت و با دقت عملیات گرفتن درب ها، درب های پوشش و چسباندن درب ها روی بسته دستمال مرطوب را تکمیل کند.
2. سیستم E-Vision: با استفاده از سیستم DMV2000 E-vision دلتا، نسل جدیدی از رابط عملیات انسانی، به سرعت یک سیستم بازرسی بصری الکترونیکی را ایجاد کنید، با استفاده از دوربین رابط سطح بالا CameraLINK برای دستیابی به پردازش حسابی با سرعت بالا، ساخته شده در ارتباط PLC برای تبادل خودکار داده ها.صفحه نمایش و رابط عملیات در حالت عملیات را می توان سفارشی کرد و برای کار و نگهداری ساده کرد.
3. صفحه لمسی: تمام دستورات اصلی از طریق صفحه نمایش لمسی 7 اینچی، مانند تنظیم موقعیت گرفتن درب، تنظیم موقعیت پوشش، مسیر پاشش چسب (چسبندگی مانند مستطیل، نوع باند، نوع بیضی) و سایر پارامترها جبران، همه. را می توان با صفحه لمسی قابل تنظیم یا اصلاح کرد.
4. منبع نور دید: از منبع نور LED صنعتی استفاده می کند که از منبع نور غیرنظامی بادوام تر است، زمان پوسیدگی را طولانی می کند و منبع نور استروبوفلاش نمی کند، که دقت عکاسی را بهبود می بخشد.
5. صفحه نمایش: از صفحه نمایش صنعتی 15 اینچی استفاده می کند که برای استفاده در کارگاه مناسب تر است.
III. پیکربندی الکتریکی اصلی
| نه | مورد | مشخصات و مدل | تعداد | علامت |
| 1 | بدن اسکارا | DRS40L3SS1BN002 (شامل CVT) | 1 | DELTA |
| 2 | کنترلر شماره 1 | DMV2000-CL2-HS | 1 | DELTA |
| 3 | دوربین | DMV-CM4MCCL | 1 | DELTA |
| 4 | لنز دوربین | DMV-LN16M06 | 1 | DELTA |
| 5 | کابل ها | DMV-CAF03CL | 1 | DELTA |
| 6 | سیستم سروو | B2-750W | 3 | DELTA |
| 7 | کنترلر شماره 2 | DVP32ES200T | 1 | DELTA |
| 8 | صفحه لمسی | DOPB07E411 | 1 | DELTA |
| 9 | دستگاه ذوب داغ | 1 | HS |
